ドリームキャストでΣ9000TBを使用する

トップ > ビデオゲーム > ドリームキャスト > 環境設定 > ドリームキャストでΣ9000TBを使用する

最終更新日 2022年7月30日

シグマ電子が出しているコントロールBOX「AV7000」用のジョイスティック「Σ9000TB」をドリームキャストで使うための方法を以下に記述します。

ただし、2022年7月時点では "Brook Retro Board" を使った方がアケコンを使うだけなら楽です。以下3-2まで進め、それ以降をBrook Retro Boardへの接続にすればいいでしょう。Brook Retro Boardだとアケコン接続ポートにビジュアルメモリを繋げられないので、そこが重要なときはアスキーパッドFTを乗っ取ればいいでしょう。

以下ではいわゆる「コントローラの乗っ取り」を行います。正しく接続しないことでドリームキャスト本体および接続機器の故障の原因になることがあり得ます。全て自己責任で作業を行ってください。

乗っ取りをするにしても、以下の方法よりもアスキーパッドFTにDIN13ピンメスコネクタを増設した方が安価でスマートだと思います。お好みで。

1.準備するもの

必要になるものは、以下の通りです。

  1. Σ9000TBとAV-7000を接続するためのケーブル(コントロールBOX用コード)
  2. アスキーパッドFT

あとは、はんだごてと半田、ニッパー、ドライバー、紙ヤスリなどの工具も必要です。はんだごては精密部品用の20wのものがいいでしょう。導通確認をするためのテスターも準備してください。必須ではありませんが、ワイヤーストリッパーやグルーガン(ホットボンド)もあった方がいいでしょう。

ドリームキャスト標準コントローラではなく、アスキーパッドFTを使用しているのは、アスキーパッドFTはドリームキャストからジョイスティックと認識され、ABCXYZボタン配置になるからです。DC標準コントローラのボタン配置はABXYLRで、LRがアナログです。

Σ9000TBとドリームキャスト本体およびAVケーブルの類は用意されているものとします。

2.Σ9000TB用ケーブル(コントロールBOX用コード)のピンアサイン

こちらが使用したケーブルのアサインおよび、アスキーパッドFTのどこに割り付けるかを書いておきます。

ケーブルを購入した際は、必ずテスターを使用してご自分で確認してください。以下はあくまでサンプルです。

DIN13ピン 接続面

シグマ コントロールBOX用コードのピンアサイン一覧
ピン番号 信号 ケーブル色
1 レバー下 茶色
2 レバー右 赤色
3 2ボタン(Yボタン) オレンジ色
4 3ボタン(Zボタン) 黄色
5 レバー上 緑色
6 レバー左 青色
7 1ボタン(Xボタン) 紫色
8 4ボタン(Aボタン) 灰色
9 スタートボタン 白色
10 コインボタン(繋げません) 黒色
11 6ボタン(Cボタン) ピンク色
12 5ボタン(Bボタン) 青色+紫色
13 +5V(繋げません) 緑色+白色
フレーム GND オレンジ色+白色

Σ9000TBのスタートボタンは、1ボタンの左にある青いボタンです。コインボタンは4ボタンの左の青いボタンです。

上記で丸かっこ内に書かれているのがアスキーパッドFTへの割り付けです。Σ9000TBとアスキーパッドFTで同じ場合は、かっこでの表記はしていません。なお、上記では+5Vを接続していません。。こちらでは+5Vを繋げなくとも連射が効くからです。シグマ以外のコントローラで乗っ取る場合など、必要な方はテスターで検査して接続してください。

3.乗っ取り手順

準備ができましたら、いよいよ工作開始です。以下の手順で作業を進めてください。なお、導通確認以外の作業はゲーム機にコントローラを繋いでいない状態で行ってください。

以下では2番で書いたアサインのケーブルを前提としています。GNDがシールド線にアサインされている場合は特に注意して、読み替えてください。

3-1.シグマ コントロールBOX用コードの切断

シグマ コントロールBOX用コードを真ん中で切断します。片方をドリームキャストに使用し、残り半分は別機種のコントローラを乗っ取るのに利用します。私はセガサターンのコントローラ乗っ取りに使用しました。

3-2.切断したシグマ コントロールBOX用コードの皮膜むき

切断した側のケーブル先端から8~9cm黒い皮膜を剥きます。編み目状のシールド線も剥いてください。

皮膜とシールド線、および白い紙の中に細いケーブルが14本あるはずです。「黒」と「緑色+白色」の2本を除き、それぞれの先端を3~4mmほど剥いてください。このときワイヤーストリッパーがあると便利です。剥いた先端は軽くねじってください。

3-3.切断したシグマ コントロールBOX用コードの半田メッキ

3-2で剥いた細いケーブル12本全ての先端に半田メッキをします。

ここまでの途中経過のサンプル画像が以下です。サムネイルをクリックすると拡大画像が表示されます。

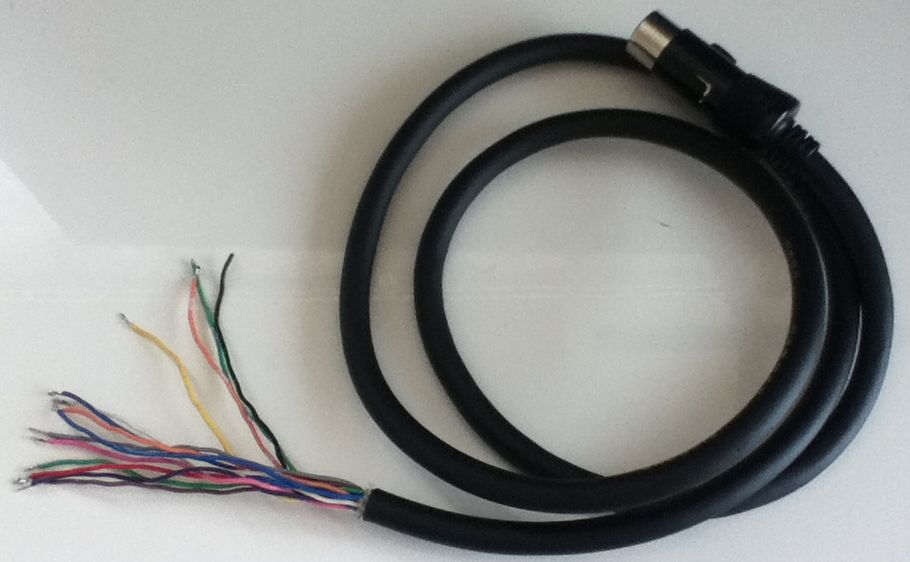

半田メッキ後のケーブル

3-4.アスキーパッドFTの分解

アスキーパッドFTの裏蓋のねじを全部外し、基板前面をむき出しにします。

基板前面をむき出しにした画像は以下です。サムネイルをクリックすると拡大画像が表示されます。

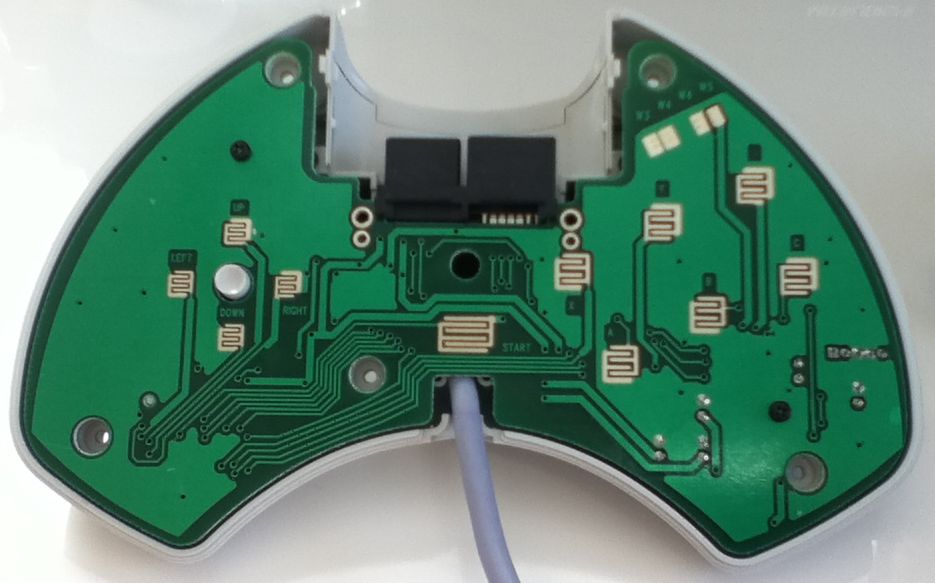

アスキーパッドFT基板

3-5.アスキーパッドFTへのケーブル半田づけ

接続するケーブル12本をアスキーパッドFTの適切な位置に半田づけします。まずはGNDとスタートボタンを繋ぎ、ゲーム機に接続して導通確認してみてください。スタートボタンがOKならレバー上の接続および導通確認、それもOKならAボタンの接続および導通確認をして、1歩ずつ進めるのが確実です。なお、導通確認の度にコントローラをゲーム機に繋ぎ、導通確認を終える度にコントローラをゲーム機から外すようにしてください。

コントローラ基板のどこに半田づけするかはサンプル画像をご覧ください。サムネイルをクリックすると拡大画像が表示されます。3-4の画像と見比べると、よりわかると思います。

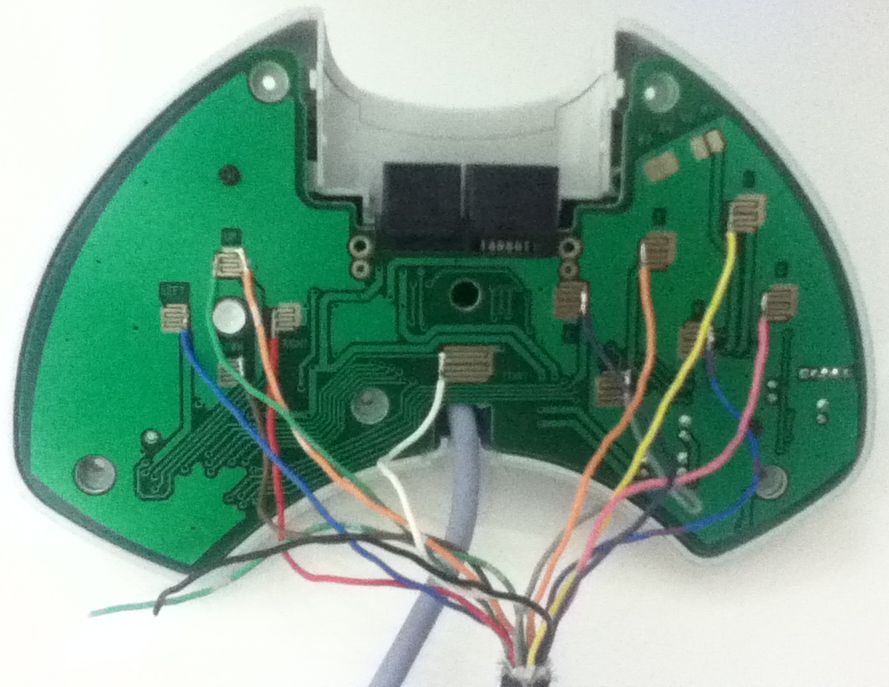

直付け後のコントローラ基板

3-6.全てのボタンおよびレバーの導通確認

ドリームキャストのゲームを起動し、ゲームでレバーおよびボタンが正しく機能するか確認してください。バーチャファイター3tbのトレーニングモードだと、入力されているかどうかがわかりやすく、テストしやすいと思います。ビジュアルメモリの接続確認も、このタイミングでしてください。

何も問題がなければ、この時点で乗っ取り作業自体は完了しています。残りの作業は仕上げ作業なので省略可能ですが、やった方がいいです

3-7.ホットボンドで接続強化

今回はケーブルを基板に直付けしているので、接続部の強度が弱く、外れやすいです。ホットボンドを使用して強化した方がいいです。

ホットボンドはおもむろに直付けした部分にかぶせるだけです。ホットボンド使用後のサンプル画像は以下です。サムネイルをクリックすると拡大画像が表示されます。

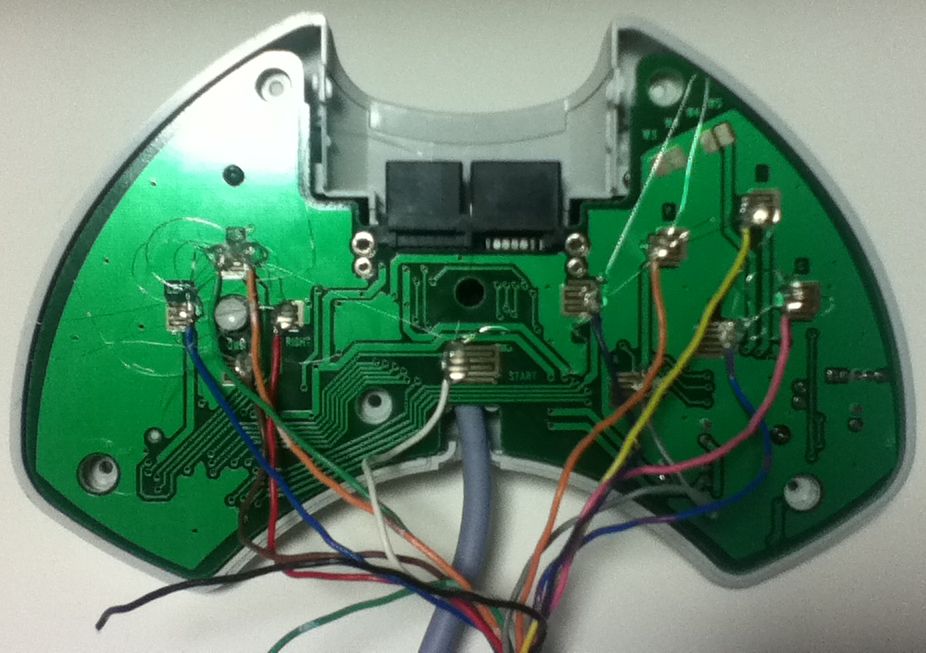

ホットボンド後のコントローラ基板

3-8.仕上げ

コントローラ基板むき出しのままだとアレなので、ビジュアルメモリを装着後、エアキャップで包みました。

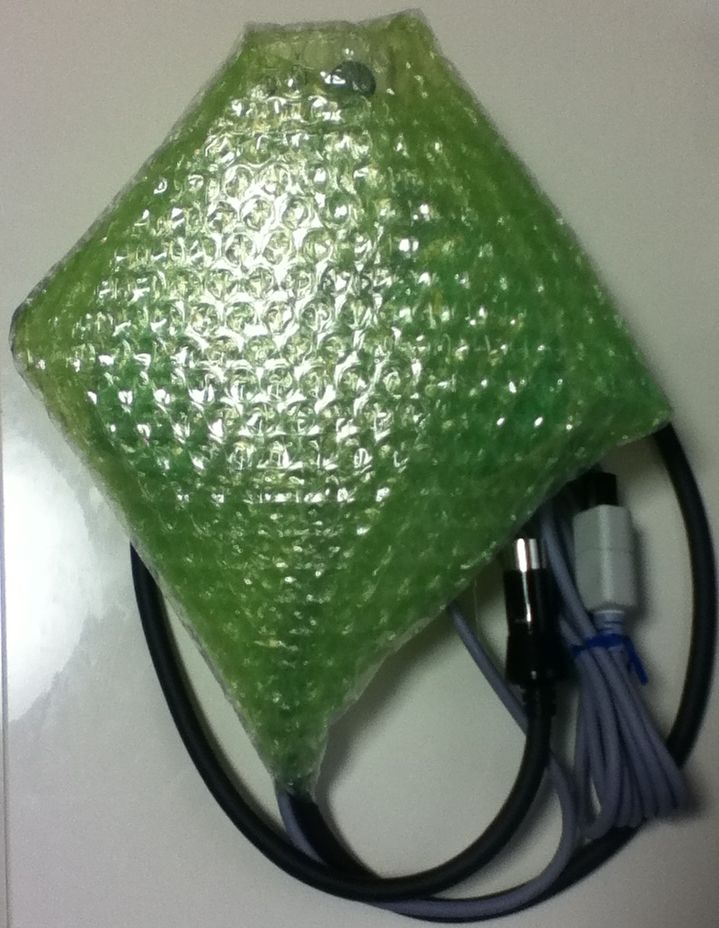

包装後

当初はアスキーパッドFTを削ってケーブルを通るようにしようと思っていたのですが、不器用な私はこれで満足することに。
